Generalità:
Il calibratore di temperatura  Quartz è uno strumento portatile idoneo per la taratura di sensori di temperatura quali termocoppie e PT100, utilizzabile sia in campo che in laboratorio. La possibilità di impostare rampe di salita e di discesa e la disponibilità di prese sulle quali collegare il relativo contatto di scambio, consente anche l'agevole taratura e verifica di termostati.   Riscaldato e raffreddato da un sistema statico a celle Peltier (ciò consente di evitare l'uso di fluidi di raffreddamento esterni), l'elemento termostatico è costituito da un blocco metallico in alluminio con foro di diametro 26 mm (o 35 mm), profondo 135 mm. Nel blocco di equalizzazione é possibile alloggiare gli inserti di riduzione (in dotazione vien fornito inserto con tre forature Ø 4,5; 6,5 e 9,5 mm), grazie ai quali poter introdurre sonde caratterizzate da forme diverse. Il controllore a microprocessore che sovraintende alla regolazione della temperatura generata dal Quartz offre un'accuratezza migliore di ±0,15 °C. Una struttura estremamente semplificata di menu con la quale interagire a mezzo dei quattro pulsanti funzionali disponibili, permette all'operatore di accedere in modo istintivo e diretto a tutte le funzionalità offerte dal calibratore di temperatura Quartz. Quando equipaggiato con una sonda PT100 (certificabile SIT e collegabile sull'ingresso ausiliario), il calibratore di temperatura Quartz diventa un vero e proprio sistema di taratura completo, idoneo per verifiche in conformità alle normative ISO9000.  La disponibilità dell'interfaccia seriale e l'eventuale adozione del software AQ2sp consente di utilizzare il calibratore di temperatura Quartz per lo svolgimento di diverse procedure di verifica e di calibrazione automatizzate.


Caratteristiche principali:
- esteso campo di generazione da -40°C (rispetto T ambiente), fino a 125 °C
- raffreddamento con dispositivi statici (celle Peltier raffreddate con ventole)
- elevata accuratezza di lettura (non peggiore di ±0,15 °C)
- buona stabilità della regolazione (±0,03 °C)
- possibilità di misure automatizzate con software AQ2sp
- strumento portatile compatto e leggero
- ottimo rapporto prestazione prezzi


Caratteristiche tecniche:
- campo operativo: da -40°C (rispetto la temperatura ambiente) a 125 °C
- stabilità della regolazione: ±0,03 °C
- risoluzione del display: 0,01/0,1 °C
- accuratezza di lettura: ±0,15 °C
- sonda di regolazione: PT100 (classe A)
- ingresso ausiliario: PT100 (configurazione a tre fili)
- lettura: selezionabile tra °C e °F
- interfaccia seriale: RS232
- foratura standard:Ø 26 x 135 mm
- prova termostati: inclusa
- rampe di salita e discesa programmabili: da un minimo di 0,1 °C/min
- alimentazione calibratore: 230 Vca (oppure 110 Vca)
- potenza: 300 VA
- dimensioni calibratore: 140 x 370 x 300 mm
- peso calibratore: 10 kg
- dimensioni bauletto di trasporto (opzionale): 245 x 405 x 325 mm
Opzionalmente il calibratore di temperatura Quartz può essere equipaggiato con cavo seriale, software AQQ2sp e bauletto di trasporto.



Dotazione standard:  - calibratore di temperatura Quartz, - cordone di alimentazione, - kit di fusibili, - cavetti per collegamento termostati in prova, - manuale di istruzioni in lingua italiana, - dichiarazione di collaudo emessa dal costruttore, - pinzetta per estrazione inserti, - inserto di riduzione con tre fori (Ø 4,5; 6,5 e 9,5 mm).

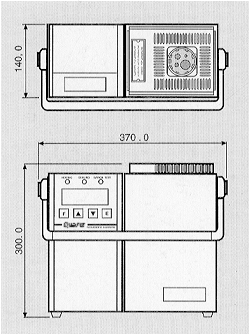

Disegno quotato del calibratore di temperatura Quartz:
(dimensioni in mm)



Accessori:
Nel caso in cui si debbano verificare sonde di temperatura con costruzione particolare, è possibile realizzare inserti di riduzione con forature ottimizzate sulle specifiche necessità, onde allestire un calibratore di temperatura capace delle migliori prestazioni termiche. Opzionalmente sono pertanto disponibili:
- inserto non forato o con foratura "custom",
- bauletto di trasporto,
- cavetto di comunicazione RS232,
- software di comunicazione AQ2sp.
Per applicazioni "particolari" il calibratore di temperatura Quartz può essere fornito con un campo di generazione fino a 150°C, a scapito però della minima temperatura raggiungibile che aumenta di circa 5÷10°C (versione Quartz+).
Il calibratore di temperatura viene fornito completo di certificato di collaudo, stabilità ed accuratezza, emesso dal costruttore con riferibilità ai campioni primari SIT.


Disegno quotato del bauletto di trasporto
(dimensioni in mm)



Software AQ2sp:
Grazie al software AQ2sp è possibile trasformare il calibratore di temperatura Quartz in una stazione di taratura completamente automatizzata, senza che per il suo impiego sia richiesto personale operatore particolarmente specializzato. AQ2sp è un software estremamente intuitivo operante in ambiente Windows™, grazie al quale risulta possibile espletare cicli di taratura completamente automatizzati. Una volta installato su una stazione PC 386 o superiore, il software AQ2sp consente di effettuare le seguenti:
- controllo completo del calibratore di temperatura da PC
- calibrazione manuale o automatica di una o più sonde
- prove cicliche di vita o stress di sensori di temperatura
- la gestione, l'archiviazione e la stampa dei risultati ottenuti, in conformità
  agli standard qualitativi delle norme ISO9000.


Applicazioni tipiche:
Il calibratore di temperatura Quartz si presta adeguatamente per il controllo e la taratura di sensori di temperatura sia in laboratorio che direttamente in campo, e per il controllo di termostati, con verifica visiva della soglia di intervento o di allarme. Per impiego congiunto di un PC su cui sia installato il software AQ2sp, è possibile allestire un sistema completo capace di calibrazioni automatiche, eventualmente ripetibili su più lotti produttivi.
